龍芯2K1000核心板——MCD-LM08

點擊次數:更新時間:2023-09-12 11:09:46【打印】【關閉】

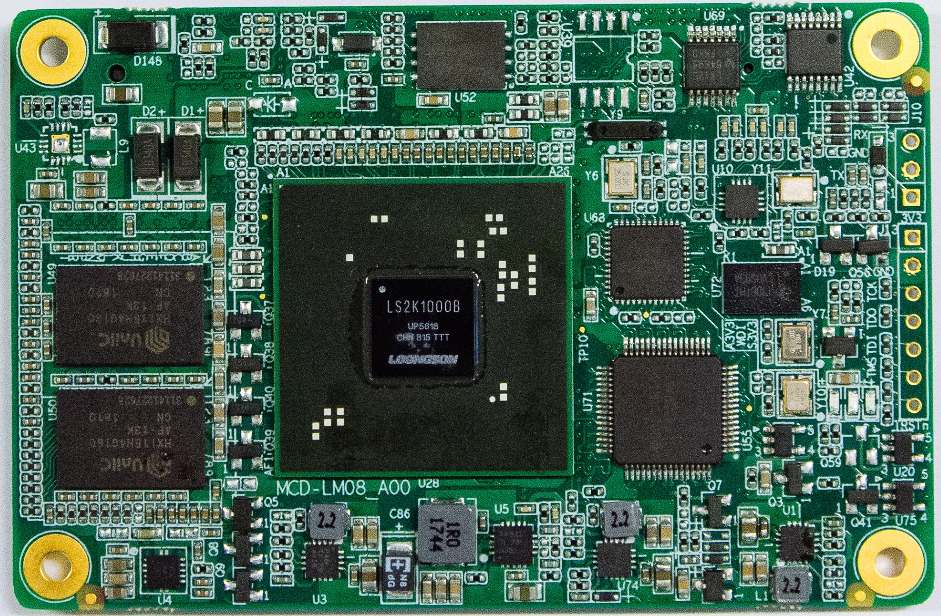

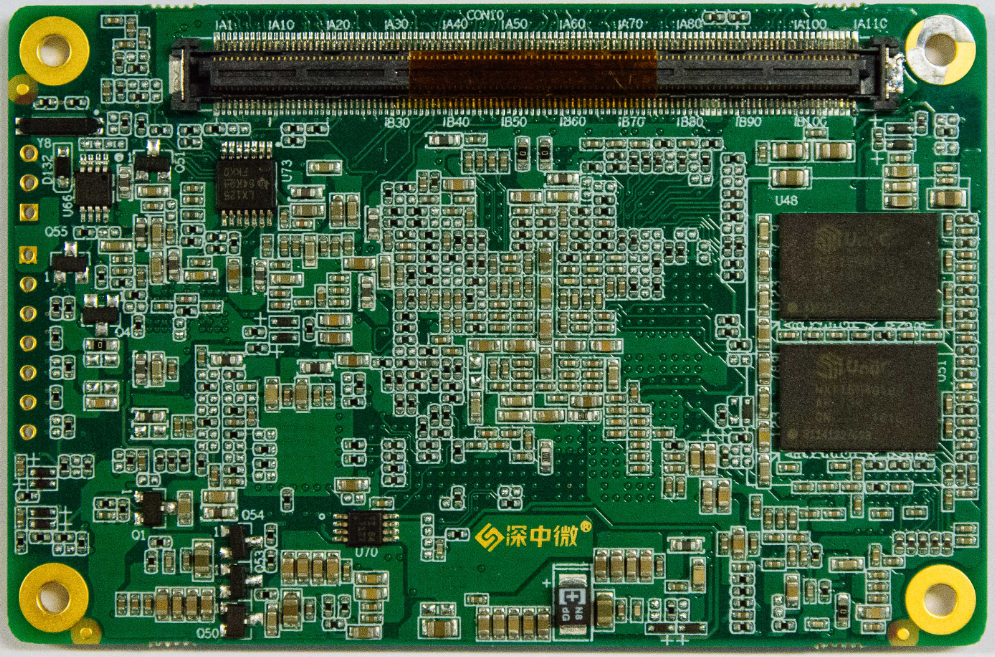

MCD-LM08是一款自主國產、高性能、高可靠性的Mini COM-Express 模塊,遵循PICMG COM Express規范,pin腳定義兼容COM Express Type10。模塊CPU采用龍芯的Loongson2K1000,片內集成兩個64 位的雙發射超標量 GS264 處理器核,主頻 1GHz,40nm制程工藝,核心板接口資源豐富,包括6路PCIE2.0、1路SATA2.0、4路USB2.0、1路HDMI等多種常用接口。



  • 詳細內容

                      MCD-LM08核心板規格表

處理器
平臺

CPU

龍芯2K1000,商業級主頻1GHz,工業級主頻800MHz

內存

板載2GB DDR3(可選配4GB)

存儲

板載512MB SPI NAND FLASH

系統

國產系統

COM-E
接口

以太網

2路GE,支持10/100/1000M自適應

PCI-E

6路PCI-E X1(可選配:

2路PCI-E X4 或者1路PCI-E X4 + 4路PCI-E X1)
符合PCI-E 2.0

SATA

1路SATA2.0

USB

4路USB2.0

SDIO

1路SDIO2.0

SPI

1路SPI,Master

I2C

2路I2C

串口

4路LVTTL UART

GPIO

4路GPI

4路GPO

音頻

1路HDA

顯示

1路HDMI

電源

輸入電壓

DC8V~14V

功耗

≤10W

結構

尺寸

84mmx55mm(Mini COM-E模塊標準尺寸)

環境
要求

工作溫度

-5℃~50℃(支持-40℃~70℃擴展)

存儲溫度

-40℃~65℃(支持-55℃~85℃擴展)

濕度

5~95% RH,非凝結

國產化率

按種類

97.1%

按數量

99.79%

說明

本產品只有2顆物料非國產:

1. 電源芯片-有國產pin-to-pin替代,價格不同;

2. COMe連接器


                訂購信息

型號

物料編碼

描述/配置

備注

MCD-LM08_B02

280-201205

MCD-LM08\B02\LS2K1000\1GHZ\2GB DDR3\16MB NOR\512MB NAND\COMe Type10\-5~50


MCD-LM08-KW_B02

280-201207

MCD-LM08-KW\B02\LS2K1000-i\800MHz\2GB DDR3\16MB NOR\512MB NAND\COMe Type10\-40~65


MCD-LM08-4GB_B02

280-201206

MCD-LM08-4GB\B02\LS2K1000\1GHZ\4GB DDR3\16MB NOR\512MB NAND\COMe Type10\-5~50


MCD-LM08-KW-4GB_B02

280-201208

MCD-LM08-KW-4GB\B02\LS2K1000-i\800MHz\4GB DDR3\16MB NOR\512MB NAND\COMe Type10\-40~65
