龍芯3A3000 6U CPCIe主板——MCD-LN60
點擊次數:更新時間:2021-06-03 16:06:52【打印】【關閉】

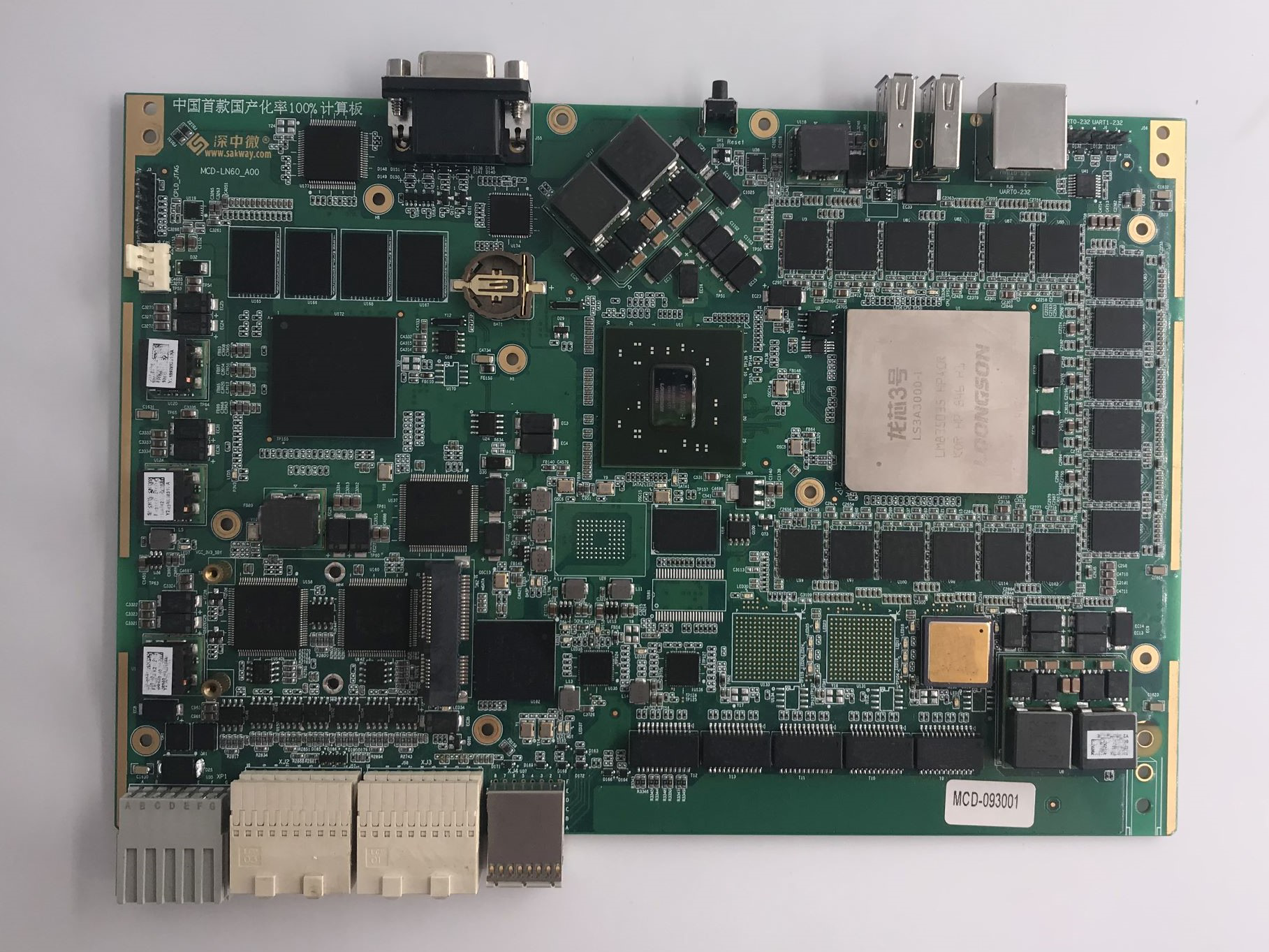

MCD-LN60是一款自主可控的100%國產6U CPCIe主板模塊，結構上遵循CPCI-Express-PICMG-EXP.0-R.93標準。模塊處理器采用龍芯LS3A3000四核處理器，主頻最高1.5GHz（標配1.2GHz），搭載龍芯第二代自主橋片7A1000，片間通信采用HT3.0高速總線。該主板提供了豐富的接口資源，其中包括PCIe、MSATA、USB、UART、VGA等常用接口。
MCD-LN60核心板規格表 處理器
平臺 | CPU | 龍芯3A3000 4核處理器，主頻1.2/1.5GHz | 內存 | 板載16GB DDR3（雙通道設計，支持ECC） | ROM | 板載16MB SPI FLASH | RTC | 支持實時時鐘 | 存儲 | 使用mSATA擴展 | Wdog | 板載看門狗 | 系統 | 中標麒麟等（需要適配） | 后IO 接口 | 以太網 | 2路GE，支持10/100/1000M自適應 | PCI-E | 1路PCI-E x4(可配置為4路PCI-Ex1,符合PCI-E 2.0) | SATA | 2路SATA2.0 | USB | 4路USB2.0 | 串口 | 10路RS422 UART | 顯示 | 1路VGA | 前IO 接口 | USB | 2路USB2.0 | VGA | 1路VGA（與后IO的VGA選跳到前IO） | 串口 | 1路RS232 UART（RJ45接口） | 電源 | 輸入電壓 | DC9V～14V | 功耗 | ≤80W | 結構 | 尺寸 | 160mm x 233.35mm（6U CPCIe標準） | 環境
要求 | 工作溫度 | 0℃～55℃（支持-40℃～65℃擴展） | 存儲溫度 | -40℃～70℃（支持-55℃～85℃擴展） | 濕度 | 5～95% RH，非凝結 |
訂購信息 型號 | 物料編碼 | 描述/配置 | 備注 | MCD-LN60 | 280-910060 | 3A3000+7A1000/16G DDR3/6U CPCIe（商溫：0℃~50℃） |
| MCD-LN60-KW | 280-910061 | 3A3000+7A1000/16G DDR3/6U CPCIe（寬溫：-40℃~55℃） |
|
|
